Metric hydraulic adapters serve as critical interface components, enabling seamless connections between hydraulic system elements with incompatible thread specifications. Topol Power manufactures a comprehensive range of precision metric adapters to accommodate diverse hydraulic configuration requirements.

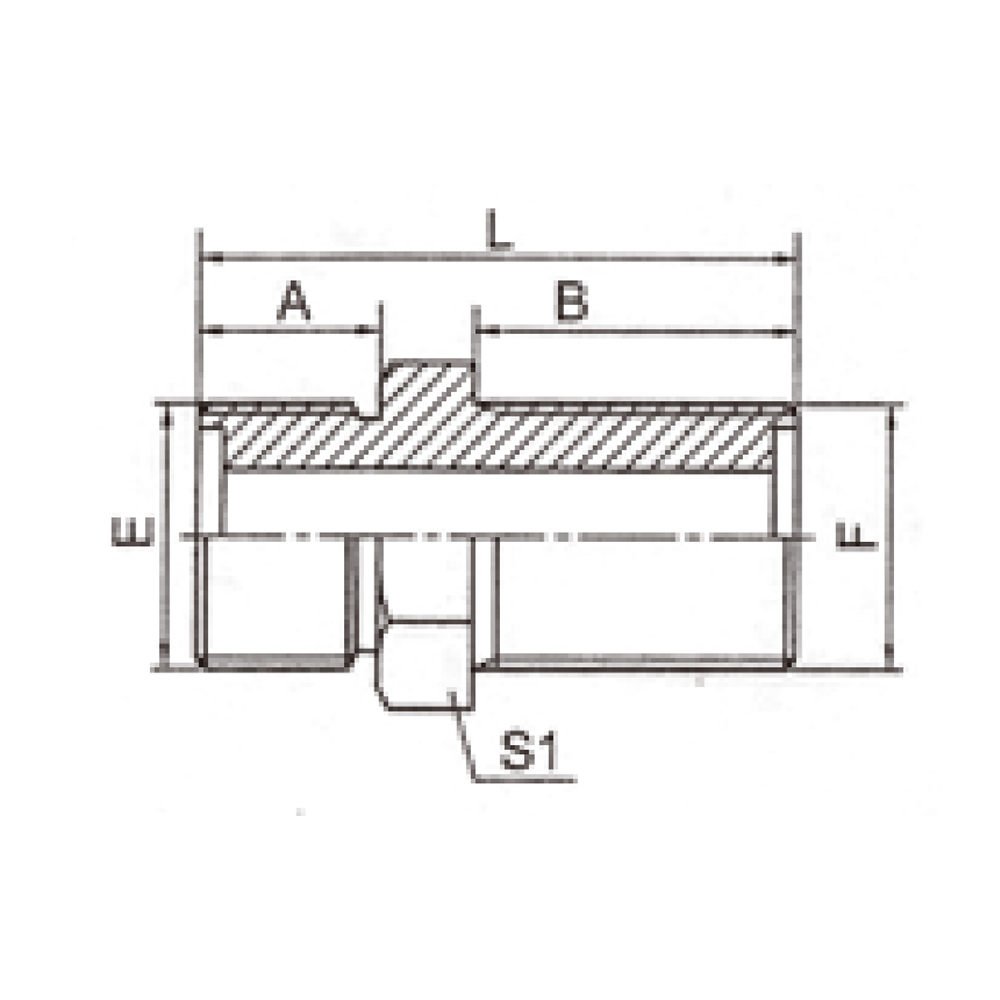

PART NO. | THREAD | O-RING | DIMENSIONS | ||||
E、F | E、F | A | B | L | S1 | S2 | |
6E-12 | M12X1.25 | 8X1.9 | 11 | 31.5 | 47.5 | 17 | 17 |
6E-14 | M14X1.5 | 10X2.0 | 11 | 32.5 | 49.5 | 19 | 19 |
6E-16 | M16X1.5 | 11X1.9 | 11 | 32.5 | 51.5 | 22 | 22 |
6E-18 | M18X1.5 | 13X2.0 | 11 | 33 | 52 | 24 | 24 |
6E-22 | M22X1.5 | 16.1X2.4 | 12 | 35.5 | 58 | 27 | 30 |
6E-27 | M27X1.5 | 20.1X2.4 | 13 | 37 | 61 | 32 | 36 |
6E-30 | M30X1.5 | 24.1X2.4 | 14 | 38 | 63 | 36 | 41 |
6E-36 | M36X2 | 30X3.1 | 16 | 42 | 71 | 41 | 46 |
6E-39 | M39X2 | 32X3.1 | 18 | 44 | 74 | 46 | 50 |
6E-42 | M42X2 | 35X3.1 | 20 | 46 | 80 | 50 | 50 |
6E-45 | M45X2 | 38X3.1 | 21 | 46 | 80 | 55 | 55 |
6E-52 | M52X2 | 40X3.1 | 22 | 49 | 83 | 60 | 65 |
