Metric hydraulic adapters serve as critical interface components, enabling seamless connections between hydraulic system elements with incompatible thread specifications. Topol Power manufactures a comprehensive range of precision metric adapters to accommodate diverse hydraulic configuration requirements.

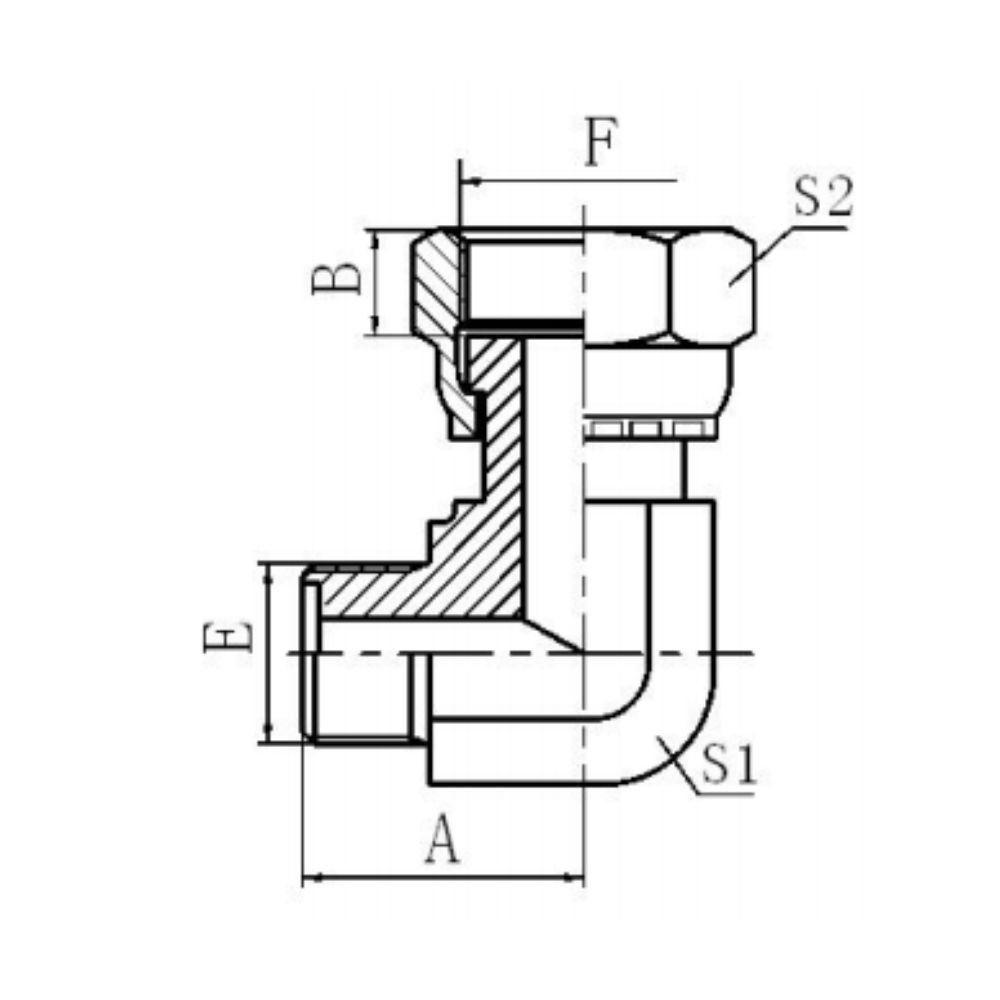

PART NO. | THREAD | O-RING | DIMENSIONS | |||
E、F | E | A | B | S1 | S2 | |
2E9-12 | M12X1.25 | 8X1.9 | 20.5 | 8 | 12 | 17 |
2E9-14 | M14X1.5 | 10X1.9 | 22.5 | 8.5 | 14 | 19 |
2E9-16 | M16X1.5 | 11X1.9 | 24 | 8.5 | 17 | 22 |
2E9-18 | M18X1.5 | 13X1.9 | 26 | 8.5 | 19 | 24 |
2E9-22 | M22X1.5 | 16X2.4 | 29 | 10 | 22 | 27 |
2E9-27 | M27X1.5 | 20X2.4 | 32.5 | 10 | 27 | 32 |
2E9-30 | M30X1.5 | 24X2.4 | 35.5 | 11 | 30 | 36 |
2E9-36 | M36X2 | 30X3.1 | 42 | 13 | 36 | 41 |
2E9-39 | M39X2 | 32X3.1 | 47.5 | 13 | 41 | 46 |
2E9-42 | M42X2 | 35X3.1 | 49.5 | 15 | 41 | 50 |
2E9-45 | M45X2 | 38X3.1 | 52.5 | 15 | 46 | 55 |
2E9-52 | M52X2 | 40X3.1 | 57 | 17 | 50 | 60 |
